◆日本派特莱PATLITE BT-04JS音声报警器 产品大图：
◆日本派特莱PATLITE BT-04JS音声报警器产品说明：
高质量的防尘和防喷流设计（防护等级IP34）是室外使用或高湿度，高灰尘度工厂的理想选择。
●最大音量85分贝（在一米远处），带音量调节。
●符合高湿度场所防护等级IP34的要求。（仅限于嵌入安装）。
●信号被输入一次，所选频道将播放一次。（激活信号所需时间:BT-04>100ms，其它>1s）。
●信号输入不切断，所选频道将会重复播放。（BT-04，M、K、L）
●三种安装方法，可安装在任何地方。
●对应NPN集电极开路，可直接由PLC驱动。
●同类产品的讯息ROM可互换。
◆日本派特莱PATLITE BT-04JS音声报警器安装BT的三种方法：
|
|
|
|
|
1)用分离式安装板直接装在面板上，安装好以后，可以从下方调节音量。 |

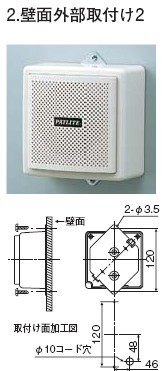

2)对于长期不变的安装，旋转式专用安装板（专利申请中），将BT直接装到面板上。 |

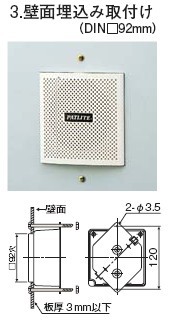

3)第三种方法是嵌入式安装。用于狭窄空间或隐蔽空间。（DIN□92毫米） |

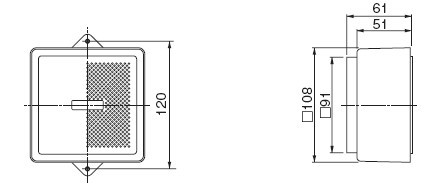

◆日本派特莱PATLITE BT-04JS音声报警器尺寸图：
◆日本派特莱PATLITE BT-04JS音声报警器配线图：
◆日本派特莱PATLITE BT-04JS音声报警器型号参数：
|
型 号 |
额定电压 |
电压范围 |
耗电量 |
音 量 |
外部接点容量 |
适用温度范围 |
接点输入 |
频 道 |
辅助输出 |
BUSY输出 |
最长信息时间 |
质 量 |
|
BT-04JS |
AC/DC 24V |
AC 20V～25V
DC 20V～28V |
7W/6W |
一米远处最大为85分贝 |
大于5毫安 |
-1℃~+55℃
湿度小于或等于85% |
无电压接点
(4点1位) |
4 |
-10dBv
600Ω |
最大负载
DC24V 500m |
16 sec. |
0.43kg |
|
BT-04KS |
AC 100V |
AC 90V～110V |
4W |
0.5kg |
|
BT-04QS |
AC 220V |
AC 180V～240V |
4W |
0.5kg |
|
BT-24K |
AC/DC 24V |
AC/DC 20V～26V |
3.5W |
-20℃~+60℃
湿度小于或等于85% |
无电压接点
(8点1位) |
8 |
- |
- |
- |
0.43kg |
|
BT-100K |
AC 100V |
AC 90V～110V |
3W |
0.5kg |
|
BT-200K |
AC 220V |
AC 200V～240V |
0.5kg |
|
BT-24L |
AC/DC 24V |
AC/DC 20V～26V |
3.5W |
0.43kg |
|
BT-100L |
AC 100V |
AC 90V～110V |
3W |
0.5kg |
|
BT-200L |
AC 220V |
AC 200V～240V |
0.5kg |
|
BT-24M |
AC/DC 24V |
AC/DC 20V～26V |
3.5W |
0.43kg |
|
BT-100M |
AC 100V |
AC 90V～110V |
3W |
0.5kg |
|
BT-220M |
AC 220V |
AC 200V～240V |
0.5kg |
高质量的防尘和防喷流设计（防护等级IP34）。是室外使用或高湿度，高灰尘度工厂的理想选择
